Za namową paru kolegów powstaje kolejna wersja tranzwertera
Lokal oscylator
Kawałek zmontowany i uruchomiony
Zmontowane 2 stopnie części odbiorczej, wzmacniacze U1 i U2.
Sygnał 1296MHz / -66,3dBm podany na filtr przed wzmacniaczem U1.
Przebieg na wyjściu TRV
Dwa prążki boczne oddalone około 10kHz od sygnału głównego
to niestety efekt pracy przetwornicy 7660.
Będę musiał popracować trochą nad ich wyeliminowaniem.
Udało mi się też uruchomić dwa stopnie części nadawczej, wzmacniacze U6 i U5.
Poniżej sygnał mierzony po filtrze za układem U5
Uruchomiłem wzmacniacz U4.
Uzyskałem ~0,5W na wyjściu
Przymiarka do obudowy
Podczas prób okazało się że konieczne jest usztywnienie płytki tranzwertera poprzez dołożenie u dołu dodatkowej blachy usztywniającej i dodatkowo odprowadzającej ciepło ze stabilizatorów i tranzystora w stopniu końcowym
trochę uaktualniony schemat
33dB wzmocnienie toru odbiorczego i 27dBm mocy na wyjściu
no i aktualny schemat
dodatkowy stabilizator LM7809 przylutowany do opaski
.......
Schemat
Lokal oscylator
Projekt płytki
gotowe płyty
Kawałek zmontowany i uruchomiony
Sygnał LO
Sygnał 1296MHz / -66,3dBm podany na filtr przed wzmacniaczem U1.
Przebieg na wyjściu TRV
to niestety efekt pracy przetwornicy 7660.
Będę musiał popracować trochą nad ich wyeliminowaniem.
Udało mi się też uruchomić dwa stopnie części nadawczej, wzmacniacze U6 i U5.
Poniżej sygnał mierzony po filtrze za układem U5
Uruchomiłem wzmacniacz U4.
Uzyskałem ~0,5W na wyjściu
Przymiarka do obudowy
Podczas prób okazało się że konieczne jest usztywnienie płytki tranzwertera poprzez dołożenie u dołu dodatkowej blachy usztywniającej i dodatkowo odprowadzającej ciepło ze stabilizatorów i tranzystora w stopniu końcowym
trochę uaktualniony schemat
33dB wzmocnienie toru odbiorczego i 27dBm mocy na wyjściu
no i aktualny schemat
.......
Widok sygnału na wyjściu (144MHz) TRV,
gdy na wejściu podawany jest sygnał 1296 MHz, poziom 0,1uV

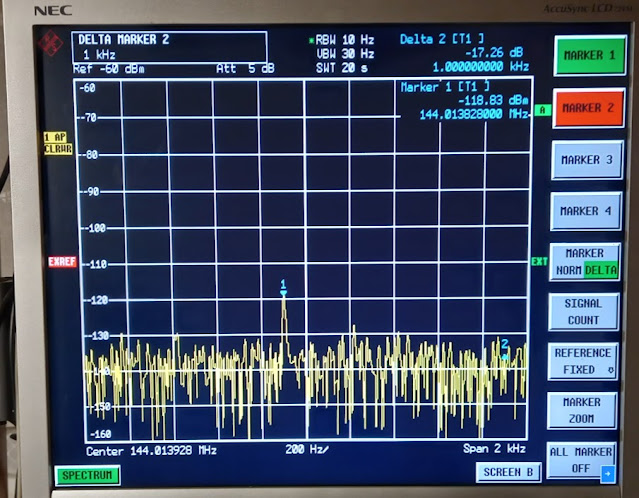

1296MHz - poziom sygnału 20nV
