2015-11-23

DRO ~5GHz



Uratowane z pod "młota złomiarzy"






w środku synteza NJ8820
DRO
Preskaler FMM106
NJ8820 i wylutowany PROM

Dziękuję Andrzejowi PE1ROE ex SP9BPS za znaczącą pomoc

w uruchamianiu modułu generatora


układ programujący syntezę
 płytka z procesorem

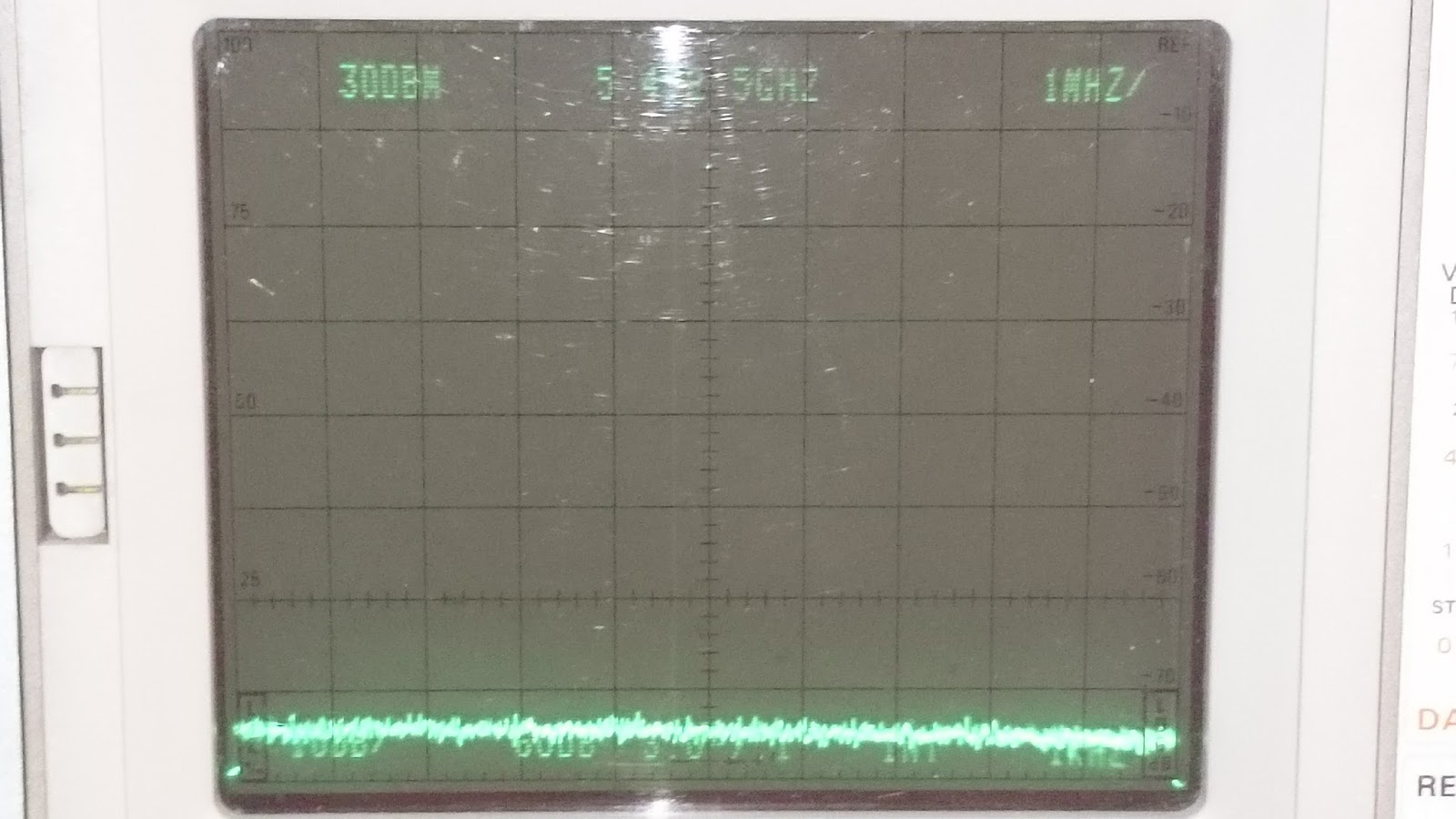

przebiegi z analizatora, sygnał 5,4925 GHz
span: 1 MHz i 5kHz
filtr: 1kHz i 100Hz

opis programowania w nocie katalogowej układu NJ8820 jest dość ubogi...
bardzo pomocny w zrozumieniu programowania syntezy jest opis GD4HOZ na stronie:
http://manxrepeaters.com/index.php/2012-02-12-18-49-19/fx5000-tech

program autorstwa Andrzeja PE1ROE w excelu wyliczający wartości rejestrów
https://drive.google.com/open?id=0By6-wR8xVh_YYVpEeXhvak5FQm8

przy przekręcaniu śrubą regulacyjną DRO przestraja się w zakresie ~400MHz
od ~5,37 do ~5,77 GHz

nowy (myślę że finalny) projekt płytki:

aktualny schemat







"wsadzona" do DRO



Płytki dotarły
program też udało się dopracować
bardo dużą pomoc przy tworzeniu programu miałem od Andrzeja PE1ROE ex SP9BPS
i należą się tu jemu wielkie podziękowania, za wsparcie z jego strony,
bo miałem już ochotę zostawić ten temat niedokończony.
Temat wbrew pozorom był bardzo trudny ....

będę ofrował:
- "goła" płytka - 12zł/sz
- płytka zmontowana, zaprogramowane 8 częstotliwości wedle możliwości i życzenia - 30zł/szt
- przerobione DRO - ???



sygnał 5,76 GHz z różnymi częstotliwościami pętli

62,5kHz

80kHz

100kHz


125kHz

demontujemy zbędne elementy

po zaprogramowaniu syntezy - procesor w stan sleep
sygnał 5502,5 MHz / pętla 62,5kHz
i jeszcze znaleźć przyczynę tych zakłóceń ...
ale już jest nieźle ....

Opis strojenia

demontujemy zbędne elementy z płyty elektroniki DRO
montujemy płytkę emulator prom
do wyprowadzenia VCO VOLT a masę podłączamy woltomierz zakres 0-15V
pomiędzy wyprowadzenia PLL ALM a +5V podłączamy diodę świecącą w szereg z opornikiem 1k - dioda katodą do PLL ALM

podłączamy zasilanie zwracając szczególną uwagę aby koniecznie było napięcie -15V !!!
obserwujemy woltomierz, jeśli woltomierz wskazuje +15V wtedy wkręcamy śrubę, jeśli jest 0V wykręcamy śrubę ...
kręcimy dopóki napięcie nie zacznie się zmieniać, teraz kręcąc ostrożnie ustawiamy napięcie na około 7V, blokujemy śrubę nakrętką, dioda powinna się zaświecić sygnalizując załapanie pętli
i to wszystko

płytki dostępne - chętnych proszę o kontakt na maila ..
dla mających problemy z lutowaniem mogę podjąć się przeróbki DRO - jeśli tacy są to proszę o kontakt na maila

dla chętnych udostępnię plik HEX
jak "uporządkuję" program to udostępnię wersję źródłową dla PIC-a

i jeszcze parę pomiarów porównawczych
sygnał 5400MHz z częstotliwością pętli 62,5kHz


sygnał 5400MHz z częstotliwością pętli 80kHz





sygnał 5400MHz z częstotliwością pętli 100kHz






sygnał 5400MHz z częstotliwością pętli 125kHz


zmontowana i zaprogramowana partia płytek .....

wreszcie uruchomiłem GPIB i będę mógł prezentować lepsze wykresy....
sygnał 5736MHz


filtr 125kHz

filtr 100kHz

filtr 80kHz

filtr 62,5kHz


Projekt zasilacza schemat



projekt płytki


naprędce zmontowany filtr aktywny na zasilaniu i są efekty ....
i jeszcze raz opis:
przecinasz połączenie punktu lutowniczego ze ścieżką (z niego wychodzi
zasilanie do NJ) tak aby wyprowadzenie 6 układu NJ było połączone z
kondensatorem blokującym - a odłączasz zasilanie układu odcinając od
punktu przejściówki, przejściówkę łączysz do + na płytce a wyprowadzenie
 6 syntezy do punktu NJ na płytce -  2. punkt na płytce opisany NJ
podłączamy do nóżki 6 układu NJ8820 (płytka steruje włączaniem zasilania
 na NJ8820)    punkt na płytce opisany + podłączamy do ścieżki koło
przeciętego połączenia


miejsca podłączenia D0 do D3 ME i A0




nowe płytki:




czy ktoś spotkał się z takim DRO z ADF4118


porównanie szumów fazowych 3 DRO
1 - DRO CTI typ: XPDRO-1426
2 - DRO_A - emulator PROM z procesorem PIC16F628A
3 - DRO_1459_A - emulator PROM z procesorem PIC16F1459




Dokładając taką "pastylkę" do DRO z częstotliwością minimalną 5 380MHz udaje się obniżyć częstotliwość minimalną do 5 150MHz - mam tylko problem, przyklejenie klejem powoduje zerwanie drgań. Kleiłem  klejami: LOCTITE401 i VIKOL

Muszę powiedzieć że metoda Staszka SP6GWB uzyskiwania niższych częstotliwości DRO jest bardzo dobra, dostałem od niego parę kondensatorów 22pF, po zeszlifowaniu i przyklejeniu do "pastylki" DRO przestraja się w zakresie ~5 190 do 5 430MHz

kondensatory 22pF

dielektryk przyklejony do "pastylki"

sygnał 5 219MHz

        Cykle programowania NJ8820

Okazuje się że syntezę NJ8820 należy programować w dziewięciu słowach, w dziewiątym słowie powtórzyć należy pierwsze słowo, nigdzie w opisach syntezy tego nie znaleźliśmy i aby to odkryć straciliśmy sporo czasu.



eksperymentując z położeniem "pastylki" i dokładając dieleelektryk udało mi się obniżyć  częstotliwość DRO. "Zmusić" DRO z "górnego zakresu do pracy na częstotliwości 5219MHz
 "Dostałem" ostatnio takie kondensatory ceramiczne 47pF o średnicy 10mm, po zeszlifowaniu metalizacji uzyskuję krążki o grubości 0,6 - 0,7mm. Dają obniżenie częstotliwości o ~250MHz.
Niestety  dieelektryk nie jest stabilny termicznie ........


to jeszcze nie koniec ...
