Za namową kolegi który potrzebował źródło sygnału 4341,4 MHz do Tracking Generatora zabrałem się za konstruowanie generatora na bazie układu ADF4350, trochę na wyrost dodałem układ do USB

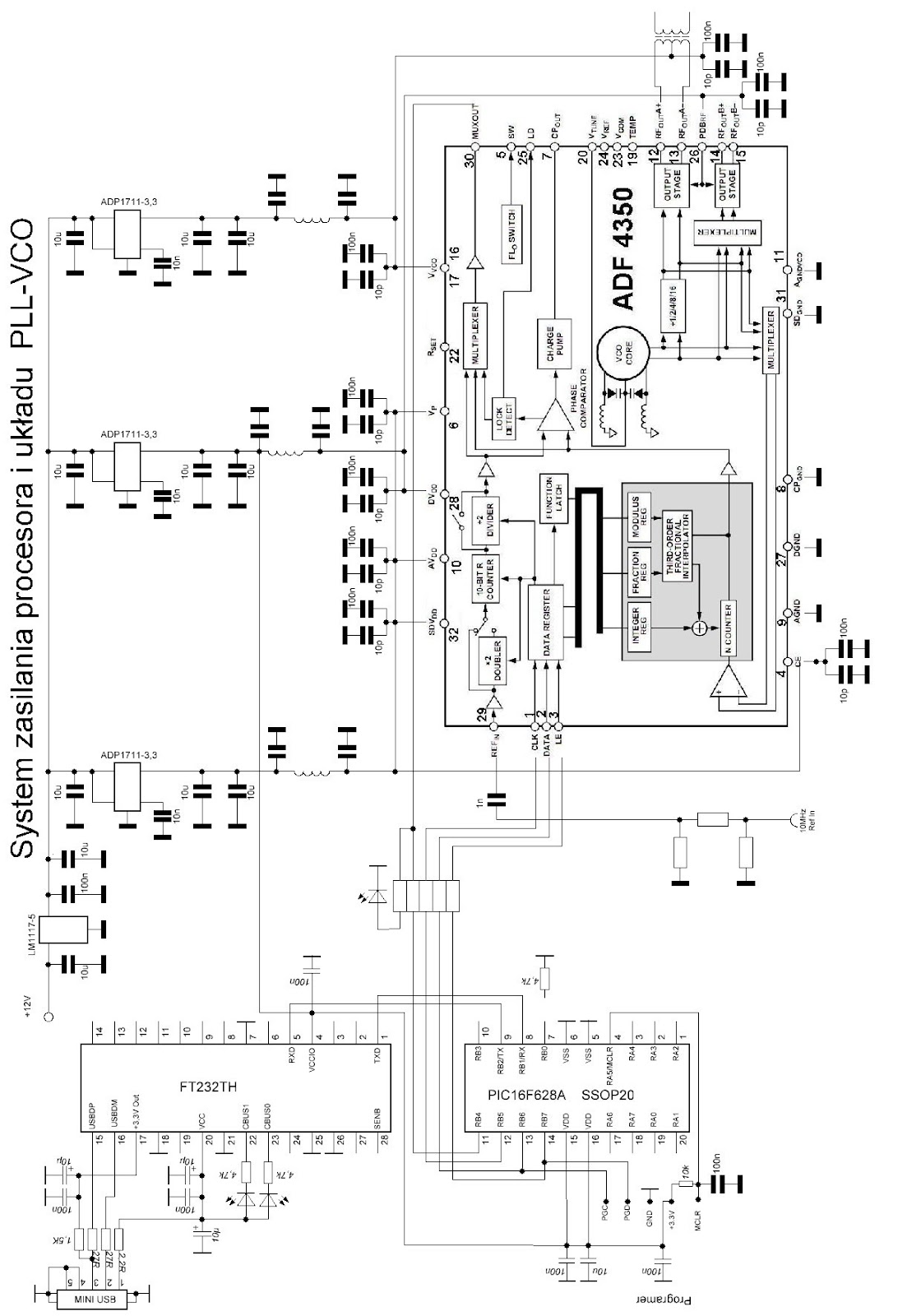

Poniżej schemat zasilania układów
Projekt płytki
Płytka ze zmontowanymi zasilaczami
i wlutowany ADF4350
no i zmontowany jeden tor wzmacniacza
zaczynam "zabawę" z programem do PIC-a
kompletny schemat
Filtr LC dla częstotliwości 4 341,4 MHz - symulacja programem ADI Sim PLL V4.00.04
Parę przebiegów z mojego analizatora
Popracowałem trochę nad filtrem i rejestrami
sygnał 1296,8MHz poziom ~10dBm
ustawienie tłumika -10dBm,
filtr: 100kHz, 10kHz i 30Hz,
span: 100MHz/dz, 10MHz/dz i 10kHz/dz
lepiej chyba nie będzie:

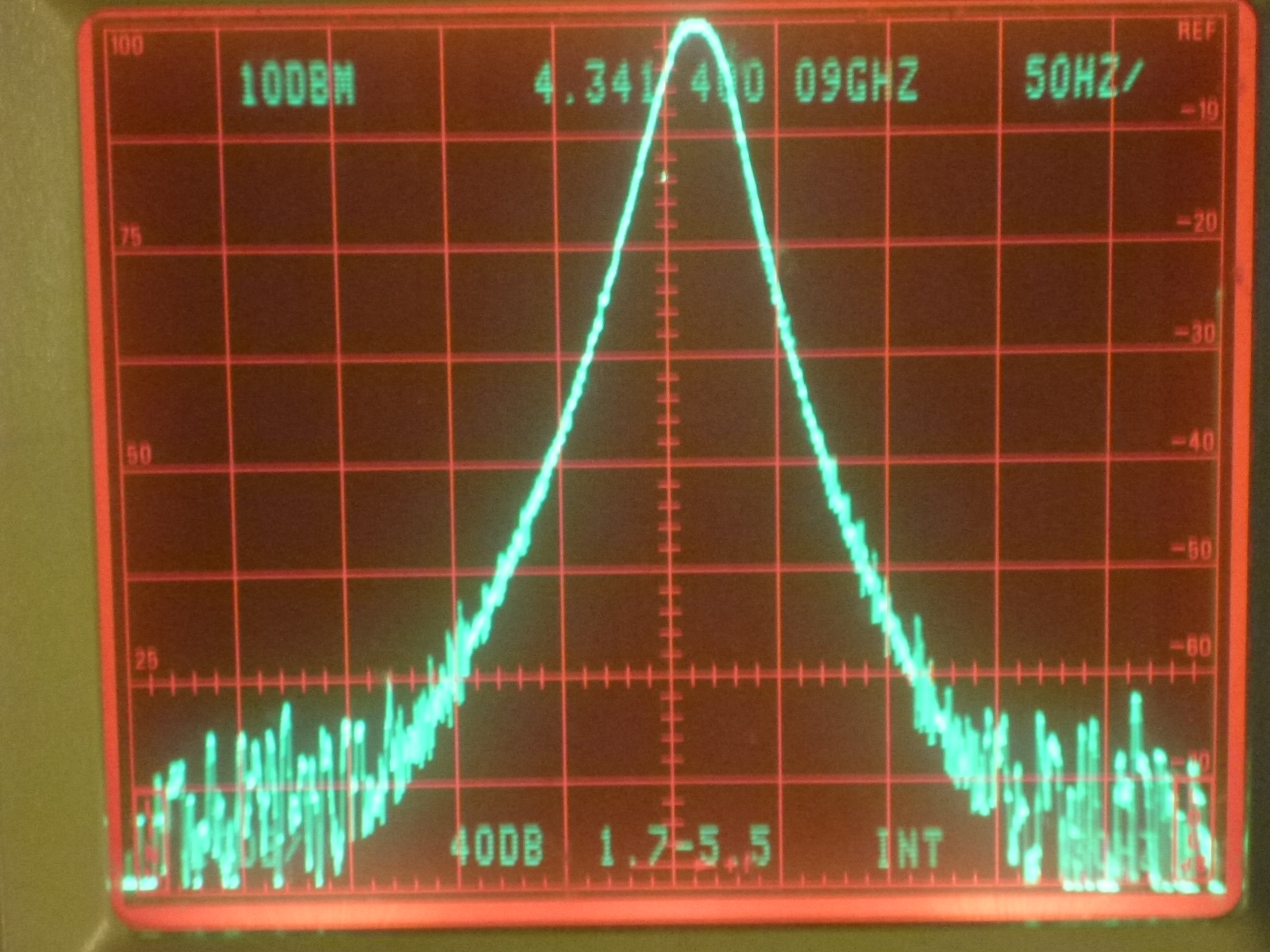

no i poniżej sygnał 4341,4GHz
filtr 30Hz span 50Hz i 10kHz
kompletny schemat
Filtr LC dla częstotliwości 4 341,4 MHz - symulacja programem ADI Sim PLL V4.00.04
Parę przebiegów z mojego analizatora
Popracowałem trochę nad filtrem i rejestrami
sygnał 1296,8MHz poziom ~10dBm
ustawienie tłumika -10dBm,
filtr: 100kHz, 10kHz i 30Hz,
span: 100MHz/dz, 10MHz/dz i 10kHz/dz
lepiej chyba nie będzie:
no i poniżej sygnał 4341,4GHz
filtr 30Hz span 50Hz i 10kHz
10 04 2018
Powstaje druga wersja płytki z ADF4350
