Transwerter 1296 MHz - wersja z filtrami SMD

W sprzęcie z recyklingu sprzętu elektronicznego pojawiły się ciekawe filtry pasmowe AF4A 1260S60DCA, częstotliwość środkowa 1260MHz - pasmo przenoszenia +/- 30MHz.

Teoretycznie częstotliwość 1290MHz leży na skraju przenoszenia, jednak w praktyce na częstotliwości 1296MHz, filtry te mają tłumienie do 2dB i z powodzeniem można zastosować je w urządzeniach pracujących w paśmie 23cm

schemat ideowy

Lokal oscylator

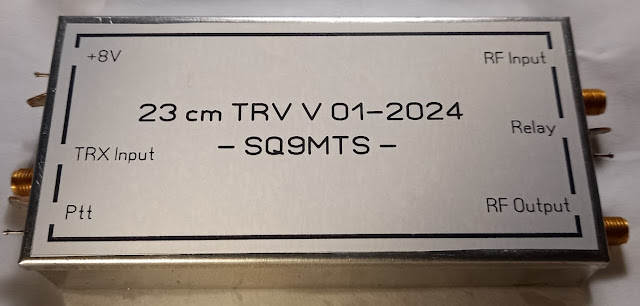

projekt płytki, udało się zmieścić w metalowej obudowie 113x56 mm

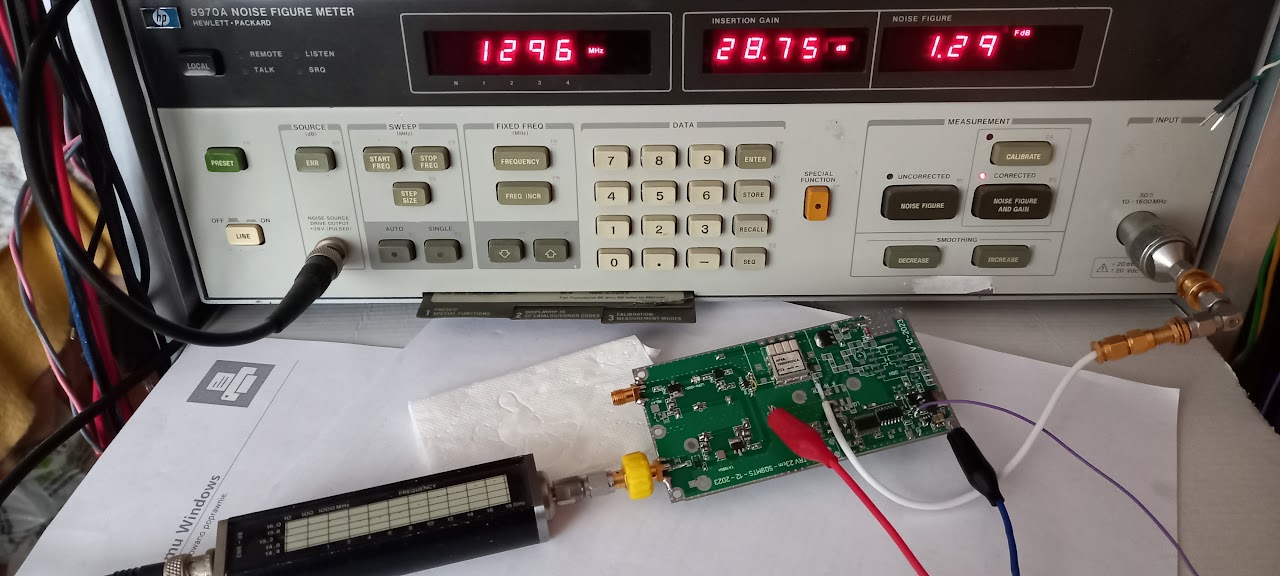

pomiary toru nadawczego i odbiorczego z filtrami i przełącznikiem tx/rx

moc wyjściowa ~200mW/23dBm

sygnał LO

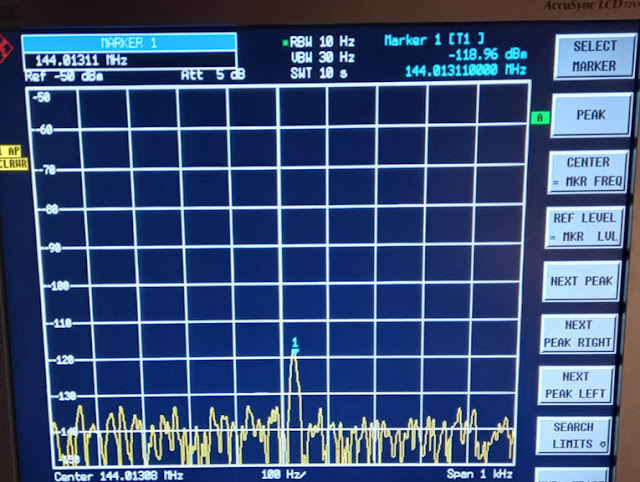

Sygnał 1296MHz/50nV po przemianie, na częstotliwości 144MHz



kompletnie zmontowana nowa płytka po testach, jeszcze nie w obudowie

Wersja transvertera z filtrem 1310/35

Tranzwerter z filtrem AF4A 1260S60DCA umożliwia pracę przez przemienniki z sziftem 28 MHz, wejście na przemiennik 1270 MHz, odbiór przemiennika 1298 MHz.

I tak:

radio ustawione na 145,100MHz

- nadajemy do przemiennika na 1270,100MHz,

- odbieramy przemiennik na 1298,100MHz
